Supermicro NexentaStor Solutions
解决方案概述

Supermicro和Nexenta存储解决方案的一系列优化的参考架构(RA)基于Supermicro行业领先的服务器硬件和NexentaStor,开放源驱动的软件定义存储平台。

Supermicro 和Nexenta存储解决方案允许企业IT部门改变他们的存储基础设施, 在不影响可用性、可靠性、或功能的前提下,增加灵活性和敏捷性,简化管理和大幅降低成本。

在世界一流的服务器上运行硬件、Supermicro 和Nexenta存储解决方案提供统一的文件和块存储服务,和非常强大的数据保护功能。Supermciro-Nexenta存储解决方案是高度可用和能够从一组几十兆字节衡量。

Supermicro和Nexenta存储解决方案非常适合为扩大企业应用需求,在物理或虚拟基础设施的支持,虚拟桌面基础设施、高性能数字媒体应用,大规模的档案存储库。


高性能、高密度存储服务器和JBODs优化配置

Supermicro和Nexenta X10参考架构是基于强大的Supermicro2U Ultra服务器作为头节点和高密度双通道SAS3 JBODs仓储货架。Supermicro 2U Ultra服务器平台设计为极端的性能,容量和可扩展性。支持极好的机箱和热设计,Ultra 可以支持最高的Xeon处理器(160W TDP),超大内存(最大1.5TB),可以轻松处理多个SAS HBAs(8x PCI-E槽),10GNIC和FC适配器。Ultra也建造钛钛金级(96%)最大功率的电源。

高存储容量实现通过应用单个或多个高密度SAS3 JBODs与双通道扩展背板。存储JBODs的范围从2U 24x 2.5"槽到4U 44x 3.5"槽和4U 90x 3.5"槽。参考设计创建基于大量工程测试和验证来定义最优配置,涉及各种各样的使用情况。


采用混合存储设计实现最好的性价比容价比

利用ZFS混合存储池和其它增值附加价值,Supermicro和Nexenta是Flash-ready存储解决方案。写入密集型SSDs用作ZFS intent-log减少写入延迟。读取密集型SSDs作为缓存来减少读取延迟和提高性能。对于任何给予的工作负载,混合Flash系统旨在实现成本和性能的最佳平衡。


企业级产品特点-拒绝高成本

Supermicro和Nexenta存储解决方案是软件定义存储SMARTS:安全性、可管理性、可用性、可靠性、TCO(降低),和可伸缩性。 这些企业的特点是通过双主动/主动控制器(HA)设计连同冗余冷却和电源,完全消除单点故障。内嵌数据删除和压缩,自动精简配置,数据复制和无限的快照,Supermicro和Nexenta存储解决方案能够满足最苛刻的企业IT环境要求。


虚拟化和云计算准备就绪

内置虚拟机数据中心(VMDC)、Supermicro和Nexenta存储解决方案支持所有主要的虚拟基础设施——包括微软Hyper-V,VMware vSphere & Citrix Xen服务器。VMDC大大简化了VM管理如:ZFS快照等许多特性,VM克隆/模板和本地VMotion功能,等等。



主要特点和优点

行业领先的存储服务器硬件

  • X10 2U Ultra服务器平台超强扩展能力
  • Intel® Xeon® 处理器E5-2600 v3 产品系列处理能力
  • LSI SAS3 HBA和双通道扩展器背板
  • 多重10G或FC Ports专为高IOPS和吞吐量
  • 高密度,高性能JBOD设计
  • 钛金级电源效率(96%)

统一的文件和块服务
  • 10GbE NFSv3, NFSv4
  • 10GbE CIFS, SMB 2.1
  • 10GbE iSCSI
  • 8Gbps 光纤信道

数据的可用性和完整性
  • 主动/主动控制器
  • ZFS 256-bit块级别校验和
  • RAID 10 和multi-parity软件RAID (Z, Z2, Z3)
  • 异步复制

数据服务和优化
  • 闪存和HDD混合池
  • ZFS写中复制
  • 无限可写快照
  • 自动精简配置
  • 联机数据删除和压缩

可扩展性和管理
  • 20TB到1.5PB原始容量
  • CLI和Web UI
  • SNMP和静止API




Supermicro Nexenta 全整合解决方案

Supermicro提供 Nexenta 软件定义的基于存储的解决方案, 包括独立的和可配置的参考体系结构。有关可用于存储需求的不同选项的详细信息, 请查看以下两部分。

为无缝 "现成" 部署设计的简单、可扩展、高可用性存储

统一存储解决方案经过充分测试、验证, 并易于部署、管理和支持存储解决方案。这个目的建立的小规格集群提供了企业级的、完整的功能统一的文件和块存储服务, 并带来了软件定义的存储的所有好处, 包括灵活性和更低的总体拥有成本。

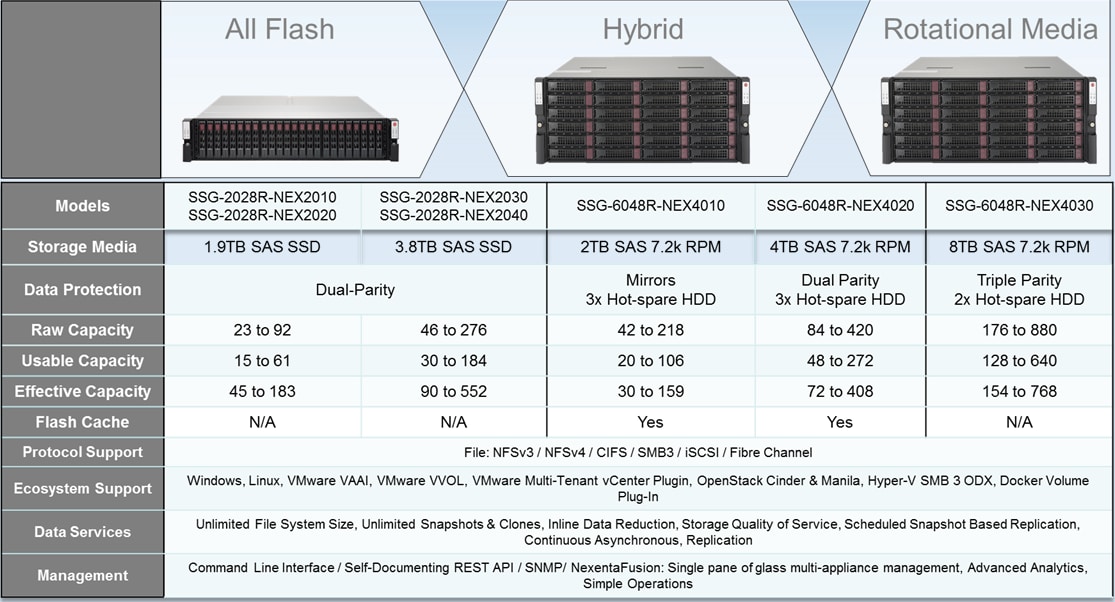

统一存储解决方案包含七项基本的高可用性配置, 包括 全闪存 (2U)、混合和归档 (4U)。这些配置专门用于支持高性能数据库、业务关键型虚拟化环境、通用文件服务器和近线存档用例。

该解决方案附带了安装服务和Supermicro3年服务协议, 以完成解决方案。

有关详细信息, 请参阅下面的图表或访问数据表。

Supermicro和 Nexenta X10 参考体系结构 (RAs) 基于强大的Supermicro 2U Ultra服务器作为头节点和高密度双通道 SAS3 JBODs 作为存储货架。Supermicro 2U Ultra服务器平台的设计具有极强的性能、容量和可扩展性。具有精湛的机箱和散热设计, Ultra可支持最高的至强处理器 (160W TDP), 非常大的内存 (1.5TB 最大), 可以轻松处理多个 (8x PCI-E 插槽) SAS HBAs, 10G NIC 和 FC 适配器。Ultra还内置了钛金级(96%) 电源, 最大功率效率。

有关详细信息, 请参阅下面的图表或访问数据表。




NSM-20-X10

NSM-54-X10

NSM-82-X10

NSM-166-X10

NSM-198S-X10

NSM-216A-X10

SMC NexentaStor SKU

SRS-NSM020-SN0B-01

SRS-NSM054-HA2B-01

SRS-NSM082-HA1B-01

SRS-NSM166-HA2B-01

SRS-NSM198S-SNOB-01

SRS-NSM216A-SNOB-01

Raw Capacity

20TB

54TB

82TB

166TB

198TB

216TB

Form Factor
(total system)

2U

8U

8U

12U

4U

4U

10GbE port

2

4

4

2

2

8

Software

NexentaStor 5.x

Protocol

NFS v3, v4, CIFS, SMB 2.1, SMB 3, FC, iSCSI

Client OS

RHEL, Windows, VMware, Hyper-V, OpenStack, Citrix Xen

Controller

1x SYS-6028U-NEX3

2x SYS-6028U-NEX3

1x SSG-6048R-NEX3

CPU

E5-2620 v4 2.1GHz, 8-core

E5-2620 v4 2.1GHz, 8-core

Memory
(total system)

96GB (12x 8GB)

192GB (24x 8GB)

128GB (16x 8GB)

Boot Drive

2TB (2x 1TB SAS 7.2k 3.5)

L2ARC

N/A

400GB SSD (1x 400GB)

400GB SSD (1x 400GB)

ZIL/SLOG

N/A

2x 200GB SSD

2x 200GB SSD

4x 200GB SSD

2x 200GB SSD

SAS HBA per node

2x AOC-S3008L-L8e

1x AOC-SAS3-9300-8e

2x AOC-SAS3-9300-8e

2x AOC-S3008L-L8e

NIC per node

1x AOC-STGN-I2S or AOC-STG-I2T

Storage Enclosure

N/A

2x CSE-216BE2C-R741JBOD 24x 2.5"

1x CSE-847E2C-R1K28JBOD 44x 3.5"

2x CSE-847E2C-R1K28JBOD 44x 3.5"

N/A

Data Drive

2TB SAS 7.2k 3.5"

1.2TB, 1.8TB  SAS 10k 2.5";
2.0TB SAS 7.2k 2.5"

2TB,  4TB,  6TB,  8TB, or 10TB SAS HDD 7.2k 3.5"

Data Drive Qty

10

45

41

83

33

36




NSM-340-X10

NSM-508-X10

NSM-1408-X10

NSM-3744-X10

NSM-3840-X10

NSM-5760-X10

SMC NexentaStor SKU

SRS-NSM340-HA4B-01

SRS-NSM508-HA6B-01

SRS-NS1408-HA8B-01

SRS-NS3744-HA8B-01

SRS-NS3840-HA8B-01

SRS-NS5760-HA8B-01

Raw Capacity

340TB

508TB

1408TB

3744TB

3840TB

5760TB

Form Factor
(total system)

20U

28U

36U

36U

36U

36U

10GbE port

8

8

8

8

8

8

Software

NexentaStor 5.x

Protocol

NFS v3, v4, CIFS, SMB 2.1, SMB 3, FC, iSCSI

Client OS

RHEL, Windows, VMware, Hyper-V, OpenStack, Citrix Xen

Controller

2x SYS-6028U-NEX4

CPU

E5-2643 v4 3.4GHz, 6-core

Memory
(total system)

512GB (32x 16GB)

Boot Drive

2TB (2x 1TB SAS 7.2k 3.5)

L2ARC

800GB SSD (2x 400GB)

N/A

800GB SSD (2x 400GB)

N/A

N/A

ZIL/SLOG

4x 200GB SSD

8x 200GB SSD

N/A

4x 200GB SSD

8x 200GB SSD

N/A

SAS HBA per node

2x AOC-SAS3-9300-16e

3x AOC-SAS3-9300-16e

4x AOC-SAS3-9300-16e

NIC per node

2x AOC-STGN-I2S or AOC-STG-I2T

Storage Enclosure

4x CSE-847E2C-R1K28JBOD 44x 3.5"

6x CSE-847E2C-R1K28JBOD 44x 3.5"

8x CSE-847E2C-R1K28JBOD 44x 3.5"

8x CSE-946SE2C-R1K66JBOD 60x 3.5"

8x CSE-946SE2C-R1K66JBOD 60x 3.5"

8x CSE-946ED-R2KJBOD 90x 3.5"

Data Drive

2TB,  4TB,  6TB,  8TB, or 10TB SAS HDD 7.2k 3.5"

Data Drive Qty

170

254

352

468

480

720

Below are the hardware solutions that support the above RAs.



   Certified Storage Head Node (Controller) X10 Specifications:






SYS-6028U-TR4+

• Dual socket R3 (LGA 2011) supports Intel® Xeon® processor E5-2600 v4/v3 family;
    QPI up to 9.6GT/s
• 12 Hot-swap 3.5" Drive Bays: 10 SATA3 ports by default; Optional drive support: 12 SAS3
• Up to 3TB ECC LRDIMM, 1.5TB ECC RDIMM/LRDIMM; up to DDR4 2400MHz, 24x DIMM slots
Titanium Level• 1 PCI-E 3.0 x16 slot (FH, 10.5" L), 7 PCI-E 3.0 x8 slots (5 FH, 10.5" L, 1 LP, 1 Internal LP)
• 4 Gigabit Ethernet ports and 1x dedicated IPMI LAN port
• 4 heavy duty fans with optimal fan speed control
• 1000W Redundant Titanium Level (96%) power supplies



SSG-6048R-NEX3

• Dual socket R3 (LGA 2011) supports Intel® Xeon® processor E5-2600 v4/v3 family;
    QPI up to 9.6GT/s
• 36 3.5" hot-swap SAS/SATA drive bay with SES3, rear 2 2.5" hot-swap drive bay
• Up to 2TB ECC 3DS LRDIMM, up to DDR4 2400MHz; 16x DIMM slots
80Plus Platinum• 1 PCI-E 3.0 x16 slot (FH, 10.5" L), 6 PCI-E 3.0 x8 slots
• 2 10GBASE-T ports and 1 dedicated IPMI LAN port
• 7 heavy duty fans with optimal fan speed control
• 1280W Redundant Platinum Level (95%) + Super Quiet power supplies with PMbus



   Certified Storage Shelf (JBOD) X10 Specifications:




SC946ED-R2KJBOD

• 90 Hot-swap Top-load 3.5" or 2.5" SAS3 drive bays
• Hot-swap dual SAS3 expanders with redundant BMC
Titanium Level• 8 Mini-SAS HD ports for Internal / External Cascading Expander Combination for
   high performance, high availability or high redundancy requirements
• Tool-less HDD tray with HDD LED indicator
• 5 Heavy duty 80mm fans with PWM fan speed control
• 4x 1000W Redundant Titanium Level (96%) Power Supplies



SC946SE2C-R1K66JBOD

• 60 Hot-swap Top-load 3.5" SAS3 drive bays
• Dual Expander Backplane Boards supporting SAS3 HDDs with 12Gb/s throughput
80Plus Platinum• 8 Mini-SAS HD ports for Internal / External Cascading Expander Combination for
   high performance, high availability or high redundancy requirements
• Tool-less HDD tray with HDD LED indicator
• 5 Redundant Hot-swap 80mm (rear) cooling fans
• 1600W Redundant (1+1) Platinum Level power supplies



SC216BE2C-R741JBOD

• 24 Hot-swap 2.5" SAS3 drive bays
• Dual Expander Backplane Boards supporting SAS3 HDDs with 12Gb/s throughput
• 8 Mini-SAS HD ports for Internal / External Cascading Expander Combination for
   high performance, high availability or high redundancy requirements
80Plus Platinum• 1 IPMI port for Remote System Power on/off, wake-on-LAN and system monitoring
• Support NTP for time synchronization & RTC battery backup
• 3 High efficient Hot-swap 80mm fans for best system cooling
• 740W Redundant (1+1) Platinum level (95%) power supplies



SC847E2C-R1K28JBOD

• 44 (24 front + 20 rear) Hot-swap 3.5" SAS3 drive bays
• Dual Expander Backplane Boards supporting SAS3 HDDs with 12Gb/s throughput
• JBOD Power Control Board with IPMI for remote monitor and power on-off;
    Internal Connection Cables Included
80Plus Platinum• 8 External mini SAS HD (SFF 8644) connectivity and IPMI RJ45 port
• Palletized packaging for easy shipping and handling
• 7 Redundant Hot-swap 8cm (middle) cooling fans
• 1280W Redundant (1+1) Platinum Level power supplies with PMBus
